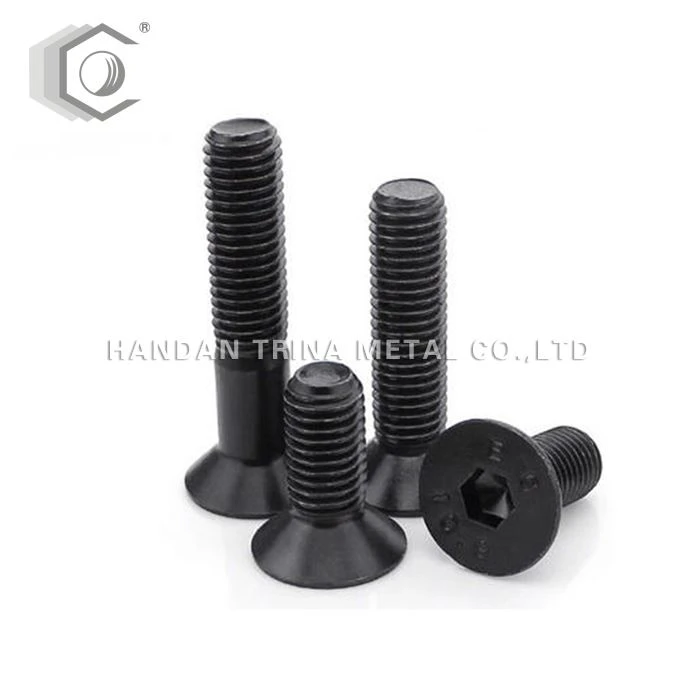

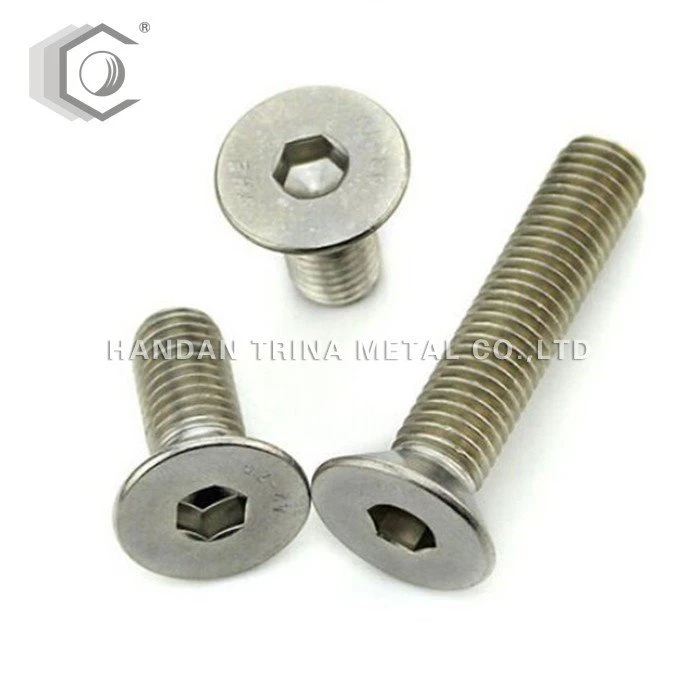

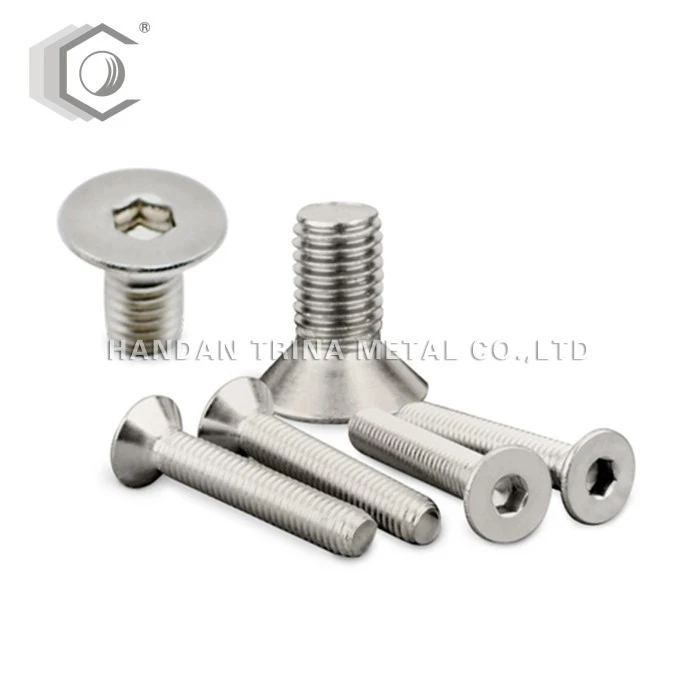

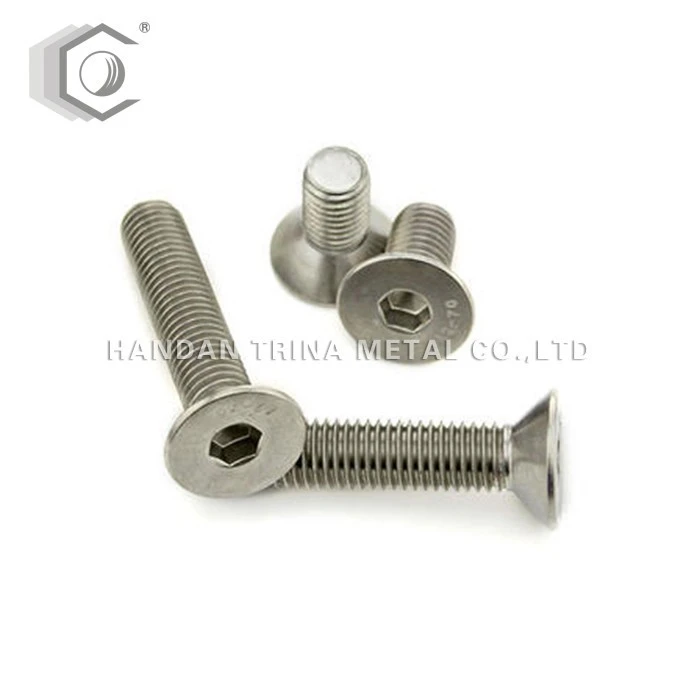

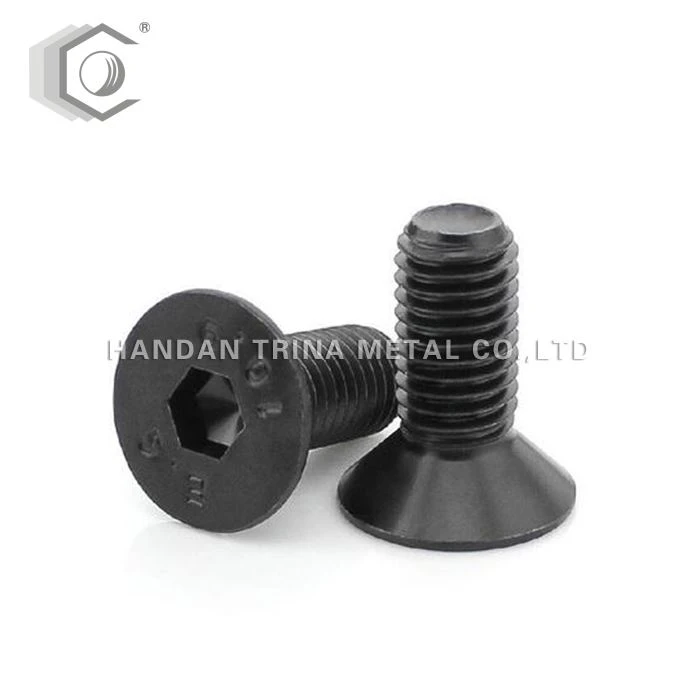

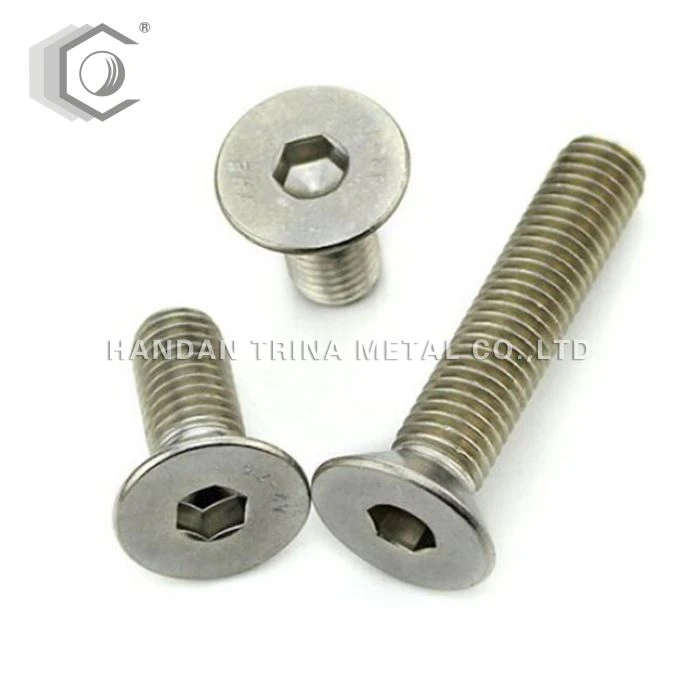

Болты с внутренним уголком с потайной головкой также называются винтами с потайной головкой и винтами с плоской головкой. Они представляют собой своего рода строительные детали. Головка представляет собой конус под углом 90 градусов, который похож на обычный шуруп по дереву. Головка имеет паз для затяжки инструмента, такой как шрифт, крест, шестиугольник, шестигранник, пятиугольник и т. Д.
Размер: M3-M24
Поверхность ： Zp / ЧЕРНЫЙ
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Эффект:
На поверхности монтажного отверстия на соединительном элементе обрабатывается коническое круглое гнездо под углом 90 градусов, а головка винта с плоской головкой находится в круглом гнезде и заподлицо с поверхностью соединительного элемента. Винты с плоской головкой также используются в некоторых случаях с винтами с полукруглой головкой. Этот вид шурупов более красив и используется там, где поверхность может немного выступать. Винты играют роль соединения двух или более предметов и являются незаменимой необходимостью в повседневной жизни или на промышленном производстве.
Инструкции:
Винты с потайной головкой чаще всего используются после установки, поверхность деталей не может быть приподнята, а скрепляемые детали имеют две толщины, так называемую толщину, что означает, что толщина закрепляемой детали больше, чем толщина Головка винта с потайной головкой. После затяжки винта остается часть резьбы винта, которая не входит в резьбовое отверстие. В этом случае винт с потайной головкой точно можно затянуть. Обычно бывает иная ситуация, то есть толщина скрепленных деталей меньше высоты головки винта с потайной головкой, что является обычным для деталей из листового металла в механическом оборудовании, например, для соединения шарнира шасси, дверь и ящик; листовой металл оборудования. Соединение крышки и оборудования и т. д. Из-за малой толщины детали сквозное отверстие под винт закрепляемой детали из листового металла представляет собой полностью коническое отверстие. В этом случае, когда винт с потайной головкой затягивается, головка винта не является конической поверхностью для сжатия детали из листового металла, а сжимается нижняя часть головки винта и верхняя часть резьбового отверстия. Хотя винт чувствует, что винт затягивается, деталь из листового металла прилипает, а не нажимается. В этом случае, хотя винт чувствует, что винт затянут, листовой металл действительно не затянут. Это очень распространенная ситуация.
